型號 - ASD-A3-0421-L
品牌 - 臺達

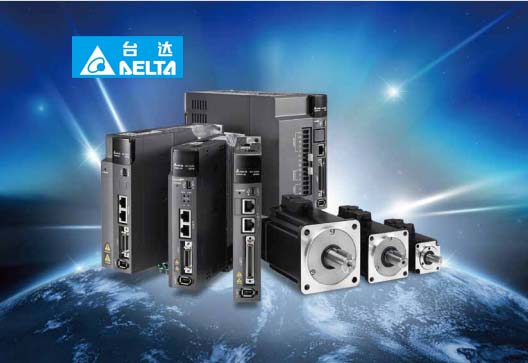

介紹 - 臺達 A3 伺服驅動具有高響應、高精度、功能豐富、節能高效及易操作等優勢，具體如下：
高響應速度：速度響應頻率可達 3.1kHz，響應頻寬較前代產品提升 3 倍，能更實時地追隨命令，大幅縮短位置到達整定時間，可有效優化設備產能，滿足高速運動控制需求。
高精度定位：馬達搭載 24-bit 高解析絕對式編碼器，單圈分辨率達 16,777,216 脈波，定位更加精準。同時，低速加工應用更平穩，能有效提升加工表面光潔度，且斷電不遺失馬達位置。
ASD-A3-0421-L伺服驅動器技術規格
?
一、基礎參數與供電特性
1.?產品型號：ASD-A3-0421-L，臺達A3系列伺服驅動器，適配400W功率等級電機，主打高兼容性與穩定傳動，適用于中小型精密設備（如數控車床、電子組裝機、自動化輸送線等）。
2.?額定輸出功率：400W，可滿足中功率設備的動力需求，兼顧運行效率與負載能力，適配多數工業場景下的精密傳動需求。
3.?輸入電壓及相數：支持220V單相/三相輸入，兼容性強，可根據現場供電條件靈活選擇，無需額外改造供電線路，降低安裝成本。
4.?輸出電流規格：連續輸出電流為3.0A，能長時間穩定驅動電機運行，避免電流不足導致的過載保護；瞬時最大輸出電流達12.0A，可應對設備啟動、急加速、負載突變等短時高負載工況，保障運行連續性。
5.?冷卻方式：采用自然空氣循環冷卻，無需額外配置散熱風扇，減少設備運行噪音，同時避免風扇故障引發的過熱風險，降低后期維護頻率與成本。
6.?再生電阻配置：無內置再生電阻，若設備存在頻繁啟停、快速減速等工況，需根據實際回生能量大小外部選配適配規格的再生電阻，防止驅動器直流母線電壓過高，避免觸發過壓保護停機。
?
二、控制精度與響應性能
?
1.?編碼器適配規格：搭載24-bit高解析絕對式編碼器，單圈分辨率高達16,777,216脈波，定位精度可達微米級，能精準捕捉電機運行位置；且斷電后不會丟失電機當前位置信息，設備重啟后無需重新執行原點復歸操作，大幅提升生產效率。
2.?主回路控制方式：采用SVPWM（空間向量脈寬調制）技術，輸出電壓波形接近正弦波，有效降低電機運行時的電磁噪音與鐵損，減少電機發熱，延長電機使用壽命，同時提升電機轉速與轉矩的穩定性，避免運行波動影響加工精度。
3.?速度響應頻率：3.1kHz，響應速度快，能快速追隨外部控制命令，縮短電機從接收指令到到達目標位置的整定時間，優化設備動態響應性能，適合高速啟停、頻繁切換運動狀態的場景（如精密分揀設備、高速包裝機）。
4.?調諧功能：支持自動調諧與手動調諧兩種模式。自動調諧具備引導式操作流程，通過面板或軟件即可完成伺服增益調整，無需專業技術人員，降低調試門檻；手動調諧可根據設備實際工況（如負載特性、機械剛性）精細調整參數，滿足個性化精度需求；同時內置5組Notch Filter（陷波濾波器），濾波頻率最高可達5000Hz，濾波寬度可靈活設定，能精準抑制機構共振，避免振動影響設備運行穩定性。
5.?抑振性能：具備高頻振動濾波與主動式振蕩抑制功能，可自動搜尋設備運行中的5組高頻共振點并針對性抑制，尤其適用于高撓性機臺（如長軸傳動、多關節聯動設備），能有效避免末端執行機構抖動，確保設備在高速運行時仍保持穩定精度。 ?
?
三、運動控制功能特性
?
1.?命令源選擇：支持多類命令源輸入，包括外部脈沖串控制（PT模式，適配PLC、運動控制器的脈沖輸出）、內部參數設定控制（PR模式，無需外部控制器即可實現預設運動），可根據控制系統架構靈活切換，適配傳統脈沖控制與獨立運行場景。
2.?脈沖控制參數（非總線模式）：最大輸入脈沖頻率為4 Mpps（脈沖+方向/CW+CCW模式、A相+B相單相模式），開集極輸出模式下最大為200 kpps，脈沖類型支持脈沖+方向、A相+B相、CW+CCW，兼容主流控制器的信號輸出格式，確保信號傳輸精準無延遲。
3.?運動行程規劃：內建99段運動行程規劃功能，支持四則運算、邏輯比較、路徑疊合、路徑跳躍等復雜運動邏輯編輯，無需依賴外部PLC即可實現多段連續運動（如往復運動、間歇定位、多工位切換），簡化系統設計，降低控制成本。
4.?特殊運動功能：具備電子凸輪、飛剪、追剪功能。電子凸輪輪廓支持720點自定義編輯，曲線兩點間可自動完成平滑插值，適配異形工件加工、凸輪聯動（如包裝機封口凸輪、印刷機套印控制）場景；飛剪與追剪功能可實現動態裁切過程中的精準位置控制，滿足包裝、印刷、金屬加工等行業的連續裁切需求。
5.?電子齒輪比：調節范圍為N/M倍（N取值1~536,870,911，M取值1~2,147,483,647，且需滿足1/4 < N/M < 262,144），可通過調整齒輪比實現電機轉速與負載位移的精準匹配，例如適配不同減速比的機械結構，或自定義“脈沖數-實際位移”換算關系，提升定位靈活性。
6.?平滑與補償功能：內置低通濾波器與P曲線濾波器，可減少運動過程中的沖擊與振動，提升運行平穩性；支持速度前饋、位置前饋補償，通過參數調整補償量，減少跟蹤誤差，進一步提升運動控制精度。 ?
?
四、安全與監控功能
?
1.?安全功能：支持STO（Safe Torque Off，安全轉矩關斷）功能，符合IEC 61508 SIL2/EN ISO 13849-1 PLd安全等級要求。當觸發安全信號（如安全門開啟、急停按鈕按下、雙手啟動保護動作）時，驅動器立即切斷電機轉矩輸出，防止設備意外運動，保障操作人員與設備安全，滿足工業安全規范。
2.?模擬監控輸出：提供±8V范圍的模擬量輸出接口，可通過參數自定義映射電機轉速、轉矩、位置偏差、運行狀態等參數，方便外接示波器、萬用表或數據采集模塊，實時監測驅動器運行數據，便于調試與故障排查。
3.?故障診斷與保護：具備完善的故障保護功能，包括過流、過壓、欠壓、過熱、電機過載、編碼器故障、通訊異常等保護，故障發生時立即停機并輸出報警信號，同時記錄故障代碼，便于快速定位問題；支持故障復位功能，排除故障后可通過面板或外部信號恢復運行。 ?
?
五、通訊與擴展接口
?
1.?通訊接口配置：配備RS-485、CANopen、USB三種接口。RS-485接口支持Modbus-RTU通訊協議，可實現多驅動器組網控制（如讀取多軸運行數據、批量修改參數）或與上位機（如PLC、觸摸屏）進行數據交互；CANopen接口符合DS402標準，支持多軸同步控制，適配工業總線場景；USB接口用于本地參數配置與固件升級，連接電腦后可通過臺達“Delta Servo Studio”軟件實現參數編輯、監控曲線繪制、故障日志讀取，簡化調試流程。
2.?數字量I/O擴展：具備多路數字量輸入（DI）與輸出（DO）接口，可接入限位開關、原點傳感器、急停信號等外部控制信號，也可輸出驅動器運行狀態（如就緒、報警、定位完成）信號至外部指示燈或PLC，滿足設備安全聯鎖與邏輯控制需求，提升系統擴展性。
?
六、環境與安裝要求
?
1.?安裝場所：需安裝在室內環境，避免陽光直射、雨淋或潮濕環境；環境中需無腐蝕性液體（如切削液、酸堿溶液）、腐蝕性氣體（如氯氣、氨氣）、油霧及大量粉塵，防止驅動器內部電路板腐蝕、元件短路或散熱通道堵塞。
2.?溫度范圍：工作溫度為0℃~55℃，當環境溫度超過45℃時，需采取強制通風（如安裝散熱風扇、通風百葉窗）或降溫措施（如加裝冷卻風道），避免驅動器因過熱觸發溫度保護；存儲溫度為-20℃~65℃，防止低溫導致元件凍裂或高溫加速元件老化。
3.?濕度與氣壓：相對濕度需保持在0~90% RH（非冷凝狀態），避免潮濕環境導致驅動器內部絕緣性能下降，引發漏電或短路故障；大氣壓力范圍為86 kPa~106 kPa，適配常規海拔高度（≤2000m）的環境，超過2000m海拔時需降額使用（輸出功率按每升高1000m降低10%計算）。
4.?振動與沖擊：抗振動等級為20Hz以下時1g（9.80665 m/s2）、20~50Hz時0.6g（5.88 m/s2），可承受工業環境中的常規振動干擾；安裝時需確保驅動器固定牢固，避免因設備振動導致驅動器松動或接線端子接觸不良。
5.?防護等級：IP20防護等級，可防止直徑≥12.5mm的固體異物（如工具、金屬碎屑）侵入驅動器內部，但無法防塵或防水，安裝時建議搭配防護外殼或安裝在控制柜內，提升防護效果。 ?
?
七、認證與合規性
符合國際安全與電磁兼容標準，具體包括：IEC/EN 61800-5-1（可調速電力傳動系統安全標準）、UL 508C（工業控制設備安全標準）；通過CE認證（符合歐盟低電壓指令LVD與電磁兼容指令EMC），確保在歐盟及認可CE認證的地區合規使用；同時滿足國際通用的電磁兼容要求，減少對周邊設備的電磁干擾，保障系統穩定運行。?
